以下為北京海淀區某福利院“三水一電”消防系統施工安裝案例，結合消防規范與項目需求整理：

一、項目背景

北京海淀區某福利院屬于人員密集型場所，需滿足《建筑設計防火規范》及北京市消防局特殊場所監管要求。項目重點對消防水系統（三水）和電氣聯動系統（一電）進行智能化改造，實現水位、水壓實時監測與報警聯動。

二、實施方案

1. 消防高位水箱與水池水位監測系統

• 安裝位置：屋頂高位水箱、地下消防水池

• 設備選型：投入式液位傳感器（量程0-5m，輸出4-20mA信號），配置防雷保護模塊

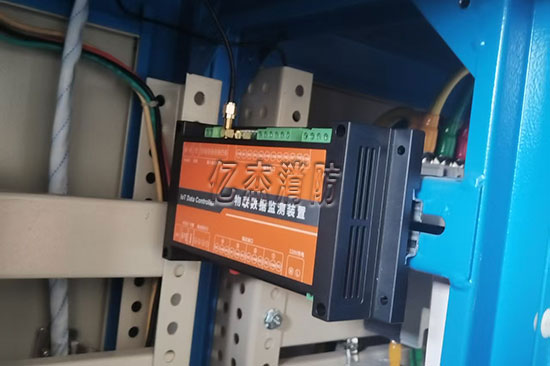

• 數據采集：通過物聯網網關將水位數據上傳至消防云中控平臺，超低/高水位觸發聲光報警

• 聯動控制：水位低于20%時自動啟動消防補水泵，高于95%時關閉補水閥門，避免溢流



2. 末端試水裝置水壓監測系統

• 安裝位置：各樓層噴淋系統末端試水閥后1.5m處

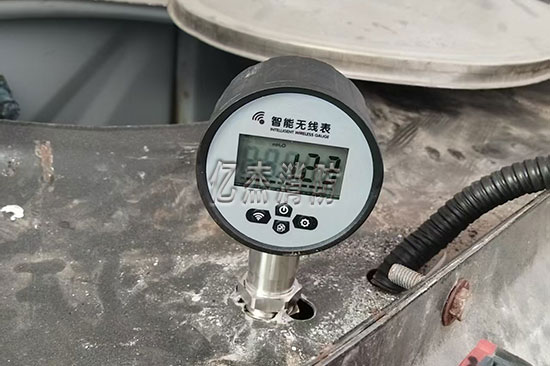

• 設備選型：無線壓力變送器（量程0-1.6MPa，精度±0.5%FS），配備鋰電池供電

• 功能實現：

  • 實時監測靜壓與動壓，數據每5分鐘上傳一次

  • 壓力值低于0.07MPa時，平臺推送預警至管理人員手機端

  • 聯動測試時，壓力波動超30%自動觸發噴淋泵啟動信號1

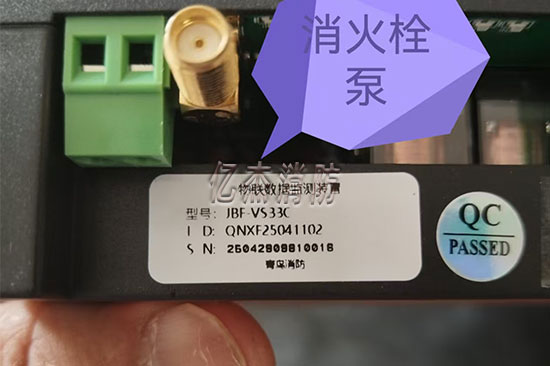

3. 消火栓壓力監測系統

• 安裝位置：室內消火栓出水口垂直管段（距栓口0.5m）

• 技術要點：

  • 采用法蘭式壓力傳感器，防護等級IP68，抗水錘沖擊

  • 壓力數據與消防泵控制柜聯動，壓力低于0.15MPa時自動啟動備用泵

  • 消火栓按鈕信號與壓力數據雙重驗證，避免誤報



4. 電氣系統集成

• 核心設備：消防云中控主機（支持Modbus、TCP/IP協議）

• 布線要求：

  • 水位/壓力傳感器信號線采用RVVP屏蔽電纜，穿金屬管暗敷

  • 消控室至水泵房鋪設耐火電纜（NH-YJV-4×25+1×16）

• 系統調試：

  • 模擬高位水箱缺水場景，驗證補水閥與水泵聯動邏輯

  • 通過末端試水裝置放水，測試噴淋泵啟停與壓力反饋延遲（≤10秒）

三、驗收與調試

1. 單點測試：逐一對78個監測點位進行靜態壓力校準，誤差控制在±2%以內。

2. 聯動測試：

   • 觸發任意消火栓按鈕，30秒內主泵啟動并反饋壓力達標信號

   • 模擬噴淋系統管網泄漏，驗證備用泵自動切換功能

3. 數據對接：將監測數據接入海淀區消防物聯網監管平臺，完成政府側數據接口調試。

四、成果與總結

1. 系統可靠性：通過168小時連續運行測試，誤報率<0.1%，數據丟失率<0.5%。

2. 合規性：符合《消防設施物聯網系統技術規范》（GB/T 26875）要求，取得消防驗收備案1。

3. 社會效益：實現福利院消防水系統全生命周期監控，降低人工巡檢成本60%，提升應急響應速度。

五、延伸建議

• 可參考招標文件，后續增配防火門監控、電氣火災探測等子系統。

• 定期開展傳感器校準（建議每季度1次），結合北京市電檢/消檢要求維護系統。

（案例編寫依據：消防驗收規范、物聯網中控系統招標標準）
