氣體滅火系統調試模擬操作
來源： 時間：2020-12-03 16:16:30

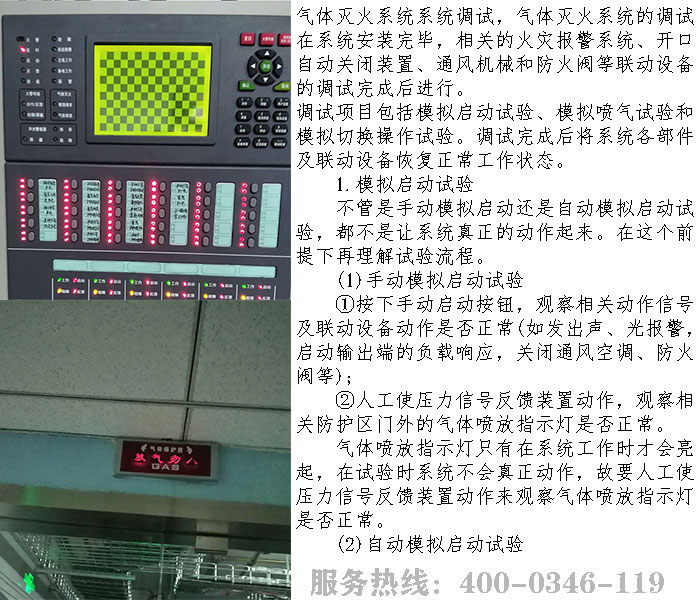

氣體滅火系統調試模擬操作
氣體滅火系統系統調試，氣體滅火系統的調試在系統安裝完畢，相關的火災報警系統、開口自動關閉裝置、通風機械和防火閥等聯動設備的調試完成后進行。
調試項目包括模擬啟動試驗、模擬噴氣試驗和模擬切換操作試驗。調試完成后將系統各部件及聯動設備恢復正常工作狀態。
1.模擬啟動試驗
不管是手動模擬啟動還是自動模擬啟動試驗，都不是讓系統真正的動作起來。在這個前提下再理解試驗流程。
(1)手動模擬啟動試驗
①按下手動啟動按鈕，觀察相關動作信號及聯動設備動作是否正常(如發出聲、光報警，啟動輸出端的負載響應，關閉通風空調、防火閥等);
②人工使壓力信號反饋裝置動作，觀察相關防護區門外的氣體噴放指示燈是否正常。
氣體噴放指示燈只有在系統工作時才會亮起，在試驗時系統不會真正動作，故要人工使壓力信號反饋裝置動作來觀察氣體噴放指示燈是否正常。
(2)自動模擬啟動試驗
①將滅火控制器的啟動輸出端與滅火系統相應防護區驅動裝置連接，驅動裝置應與閥門的動作機構脫離。也可以用1 個啟動電壓、電流與驅動裝置的啟動電壓、電流相同的負載代替;
啟動輸出端即控制器，防護區驅動裝置即啟動氣瓶，試驗時控制器和啟動氣瓶連接，但是為了不讓系統真正動作起來，啟動氣瓶要與閥門的動作機構脫離才行。
②人工模擬火警使防護區內任意1個火災探測器動作，觀察單一火警信號輸出后，相關報警設備動作是否正常(如警鈴、蜂鳴器發出報警聲等);
③人工模擬火警使該防護區內另一個火災探測器動作，觀察復合火警信號輸出后，相關動作信號及聯動設備動作是否正常(如發出聲、光報警，啟動輸出端的負載響應，關閉通風空調、防火閥等)。
(3)模擬啟動試驗結果要求
①延遲時間與設定時間相符，響應時間滿足要求
②有關聲、光報警信號正確
③聯動設備動作正確
④驅動裝置動作可靠
2.模擬噴氣試驗
模擬噴氣試驗不同于模擬啟動試驗，模擬噴氣試驗是系統真正動作噴氣。
(1)模擬噴氣試驗的條件
①IG 541 混合氣體滅火系統及高壓二氧化碳滅火系統
模擬試驗使用滅火劑：采用其充裝的滅火劑進行模擬噴氣試驗;
試驗數量：儲存容器數應為選定試驗的防護區或保護對象設計用量所需容器總數的5%，且不得少于1個。
如防護區有100個容器，則試驗數量要有5個，若防護區有10個容器，那就需要0.5個容器，0.5個容器顯然不合理，所以至少要有1個。
②低壓二氧化碳
模擬試驗使用滅火劑：采用二氧化碳滅火劑進行模擬噴氣試驗;
要求：應選定輸送管道-長的防護區或保護對象進行;輸送管道-長也即-遠的地方，-遠的地方都能噴放成功，那么其他地方也就能保證噴到。
試驗數量：噴放量應不小于設計用量的10%。
③ 鹵代烷滅火系統
模擬試驗使用滅火劑：鹵代烷對人體有害，不能采用鹵代烷來做試驗，故采用氮?dú)饣驂嚎s空氣進行;
要求：氮?dú)饣驂嚎s空氣儲存容器與被試驗的防護區或保護對象用的滅火劑儲存容器的結構、型號、規格應相同，連接與控制方式應一致，氮?dú)饣驂嚎s空氣的充裝壓力按設計要求執行;也即除模擬試驗使用滅火劑不一樣，其他都跟鹵代烷滅火系統保持一致。
試驗數量：氮?dú)饣驂嚎s空氣儲存容器數不應少于滅火劑儲存容器數的20%，且不得少于1個。
④模擬噴氣試驗宜采用自動啟動方式。
⑤預制滅火系統的模擬噴氣試驗宜(各防護區)各取一套進行試驗。
(2)模擬噴氣試驗結果
①延遲時間與設定時間相符，響應時間滿足要求;
②有關聲、光報警信號正確;
③ 有關控制閥門工作正常;
④ 信號反饋裝置動作后，氣體防護區門外的氣體噴放指示燈應工作正常;
⑤儲存容器間內的設備和對應防護區或保護對象的滅火劑輸送管道無明顯晃動和機械性損壞;
⑥試驗氣體能噴入被試防護區內或保護對象上，且應能從每個噴嘴噴出。
3 .模擬切換操作試驗
(1)調試要求
設有滅火劑備用量且與儲存容器連接在同一集流管上的系統應進行模擬切換操作試驗
(2)試驗方法
①按使用說明書的操作方法，將系統使用狀態從主用量滅火劑儲存容器切換為備用量滅火劑儲存容器的使用狀態
②按上述方法進行模擬噴氣試驗
(3)試驗結果
試驗結果應符合模擬噴氣試驗結果的要求
