一、FJ-KZJ-301輸入輸出接口概述

FJ-KZJ-301型輸入輸出接口（簡稱FJ-KZJ-301接口），主要用于連接防火門監控設備。

二、FJ-KZJ-301輸入輸出接口特點及技術指標

1.工作方式：無極性二線制總線

2.靜態電流：＜0.6mA

3.動作電流：＜5mA

4.輸出控制接點容量：2A@DC30V

5.工作指示：巡檢狀態巡檢指示燈約每12秒閃亮一次，輸出狀態巡檢指示燈常亮；反饋狀態輸入指示燈常亮

6.編碼方式：電子編碼方式，每個FJ-KZJ-301接口占用一個總線地址，編碼范圍可在1～324之間任意設定

7.使用環境：溫度：-10℃～50℃；相對濕度：≤95%（40℃±2℃無凝露）

8.終端負載：47K電阻

9.外型尺寸：86mm×86mm×40mm(帶底座)

10.外殼材料和顏色：ABS，白色

11.重量：約130g

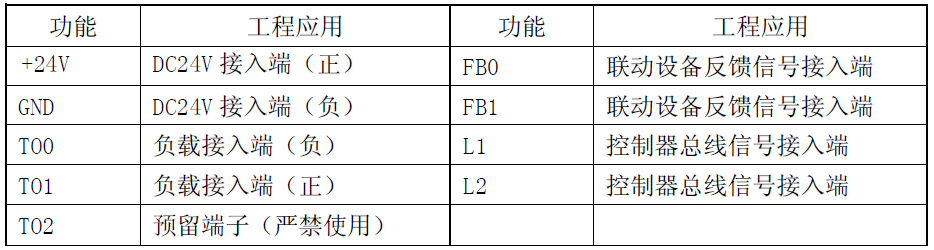

三、FJ-KZJ-301輸入輸出接口接線端子說明

四、FJ-KZJ-301輸入輸出接口安裝調試

1.確認模塊類型與施工圖紙上所注類型相匹配；

2.將編碼器上的4芯編碼插頭與FJ-KZJ-301接口主體上的4芯編碼插座連接好，再將編碼器調整為編碼功能，并且設置正確的地址，完成地址編碼；

3.正確接線；

4.按施工圖紙，使用2枚M4螺釘，通過兩個橢圓形螺絲孔，將模塊底座固定好，再將模塊主體插到模塊底座上，并應確保兩者接觸良好；

5.待全部模塊安裝完畢，且確認無誤后，接通控制器電源。自動登錄成功后，模塊巡檢指示燈約12秒閃爍一次，表明模塊已開始工作；

6.完成安裝后進行調試，讓控制器發送啟動信號，經由模塊傳送給所連接的聯動設備，后者做出相應動作，F(xiàn)J-KZJ-301接口點亮巡檢指示燈，聯動設備動作后給出反饋信號，F(xiàn)J-KZJ-301接口收到反饋信號后點亮輸入指示燈，表明該FJ-KZJ-301接口工作正常；

7.調試結束后，復位FJ-KZJ-301接口及相應設備。

五、FJ-KZJ-301輸入輸出接口注意事項

1.工程應用時，外接24V電源正負極性不能接錯，否則將損壞模塊；

2.同一回路中，不允許兩個或兩個以上的產品具有相同的地址，否則系統將會報出重碼故障；

3.請確認FJ-KZJ-301接口所接的輸入設備是屬于反饋類型還是火警類型，并在監控器里對該FJ-KZJ-301接口的設備類型做相應的類型設置。自動登錄時，F(xiàn)J-KZJ-301接口將輸入設備默認為反饋類型。
