常用消防設備

時間：2018-11-01 14:04:28 品牌：

一、凱德GS-MOD8031隔離器產品概述

GS-MOD8031隔離器主要用于隔離總線上發生短路的部分，保證總線上的其它設備正常工作。待故障修復后，總線隔離器可將被隔離出去的部分重新納入系統。并且，使用隔離器便于確定總線發生短路的位置。

二、GS-MOD8031隔離器主要技術參數

型號	GS-MOD8031
工作電壓	總線24V，允許范圍:16V～28V
工作電流	待機電流≤0.28mA 動作電流≤1.85mA
負載能力	總線24V,1A；兩個隔離器之間-多可配接32個設備
使用環境	溫度：0℃～+49℃ 相對濕度：≤95%，不凝露
外殼防護等級	IP30
外形尺寸	78mm×45.3mm×28.5mm
執行標準	GB4717-2005、UL864、NFPA[70,72]

三、GS-MOD8031隔離器結構特征、安裝與布線

GS-MOD8031隔離器的外形尺寸及結構與GS-MOD8043輸入模塊相同，安裝方法也相同，其對外端子示意圖如下圖所示。

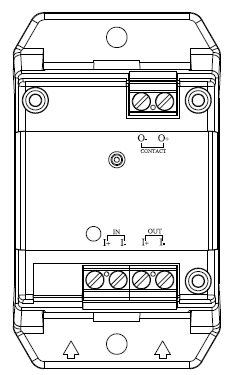

GS-MOD8031隔離器端子示意圖

　　接線說明如下：

　　I+、I-：輸入信號總線,I+為正極，I-為負極；

　　O+、O-：輸出信號總線，O+為正極，O-為負極；布線要求：選用截面積不小于1.0mm2的RVS雙絞線。布線應與動力電纜、高低壓配電電纜等不

　　同電壓等級的電纜分開布置，不能布設在同一穿線管或線槽內。

四、GS-MOD8031隔離器應用方法

隔離器串接到總線中。I+、I-為輸入信號總線,有極性；O+、O-為輸出信號總線，有極性。系統接線圖如下。

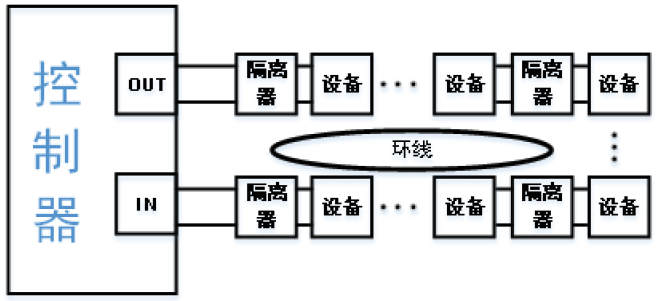

GS-MOD8031隔離器系統接線圖
